DSC2 Chassis-KIT, B70-R92-96-2,0 BKIT,
Messing 2.0 mm / Chassisplatte B 70 mm, Anbauteile 1.5 mm GFK schwarz
Dieses Chassis ist konstruktiv anspruchsvoll und richtet sich an erfahrene Slot-Schrauber. Es wurde speziell für die entsprechenden Reglements und Deckel entwickelt und erfordert Erfahrung im Aufbau und in der Abstimmung.
Es erfüllt das DSC2-Reglement mit 50 g Mindestgewicht für Deckel inklusive Halter (typisch 18–22 g) sowie 180 g Gesamtgewicht des rennfertigen Fahrzeugs. Die Karohalterung/Wackler ist ein Bauteil und mit Zentralverschluss. Über Gewichte am Karohalter lässt sich das Mindestgewicht exakt einstellen.
Passende Achshalter/Achsbock/Halter für vorne und hinten müssen separat bestellt werden, da sie nicht im Kit enthalten sind.
Allgemeine Informationen zum Chassis:
Das von uns entwickelte Chassis besteht aus 2,0 mm Messing. Die Standard Anbauteile sind aus GFK (schwarz), optional als Tuningvariante in CFK erhältlich.
Am Heck ist die Nutzung eines durchgehenden Achshalters vorgesehen (Slotpoint Hinterachshalter 35 mm breit, Lagerhöhe 7,5 mm - 102068-LH7,5 - KLICK), bevorzugt in niedriger Bauhöhe. Dies ermöglicht eine präzise Anpassung der Bodenfreiheit mithilfe von Unterlegscheiben, die zudem zur Gewichtsbalance beitragen können.
Im vorderen Bereich lässt sich der Radstand durch das Verschieben des vorderen Achsträgers anpassen. Geeignet für DMT Achshalter - bevorzugt in dieser Bauform KLICKE HIER - es gehen aber auch die schmalen von DMT - KLICK, oder die gedruckten KLICK
Der Leitkielhalter ist flexibel einstellbar.
Die Halterung für die Karosserie wurde so konzipiert, dass sie sich über eine zentrale Schraube einfach lösen lässt.
Durch die Verwendung von T-Aluhülsen oder die Anpassung der Schraubenlängen kann das Gewicht des Chassis individuell reguliert werden. Zusätzlich bieten die vorgesehenen Aussparungen im Chassis Platz für weiteres Gewicht, das mit Messing, GFK oder CFK gefüllt werden kann.
Was ist im BasisKit enthalten
Basisplatte
- Messing-Chassis-Basisplatte, 2,0 mm, CNC gefräst
1x Achshalterplatte vorne, Fronthalter (einteilig)
– GFK schwarz in 1,5 mm Dicke
– leicht einstellbar
– geeignet für Einzelradaufhängung oder durchgehende Vorderachse
– Achsbock Verstellbereich extra ca. 4.0 mm
1x Leitkiel-Halter
– GFK schwarz in 1,5 mm Dicke
– verstellbar
– wahlweise mit oder ohne Kugellageraufnahme, Standard ist OHNE also mit 5 mm Loch
1x Wackelmechanismus, Deckelhalter mit Zentralschraube
– GFK schwarz in 1,5 mm Dicke, bestehend aus 3 GFK Teilen
– inklusive M2 spezial Messing-Einpressmutter
– inkl., 2x M2x3 mm und 1x M2 x 6mm
1x Gewichtehalter
– Gewichtshalter GFK schwarz in 1,5 mm
Gewichte
– 1x 2,0 mm Messing Gewicht für das Zentrale einschrauben im Chassis oder am Wackler
– 1x 1,5 mm GFK Gewicht für das Zentrale einschrauben im Chassis oder am Wackler
– 2x 1,5mm GFK Gewicht den Wackelmechanismus, Deckelhalter - aussen
1x Motorhalter / Alu
– für 13D Motoren inkl Gegenhalter
– Material: Aluminium
1x Unterleger für Hinterachse
– Material: 1,5 mm GFK (schmal)
Diese Zusammenstellung stellt den Lieferumfang des Formel-Kits dar; optionale Varianten sind entsprechend gekennzeichnet. Wir behalten uns vor Baugruppen bereits montiert zu liefern
Was benötigst du noch zum bauen
Vieles hat man ja in der Schrauberkiste so "rumliegen" - das alles benötigst du um den Kit fertig zu bauen, ist ja auch abhängig vom Reglement:
2 ACHSHALTER VORNE
1 ACHSHALTER HINTEN
Felgen hinten, 2er Set
Felgen vorne, 2er Set
Achse hinten 1x
Achse vorne 1x, oder Einzeradaufhängung 2x
4x bzw. 6x Kugellager 3x6x2,5.
Schraubenset Torx M2, Muttern, überwiegend Senk- und wenige Linsenkopfschrauben
Motor 13D
Achsdistanzen Set
Leitkiel
Leitkiel Mutter
Kabel - r/s
Reifen vorne
Reifen hinten
Dämpfer-Hülsen, verschiedene, wir empfehlen T-Hülsen aus ALU
Dämpferfedern (2-3x)
Schleifer, Set
Ritzel 2,0 mm f. Achse
Antriebsritzel 39-45Z f. 3mm Achsen
Einen Deckel natürlich, etc.
PDF Bauanleitung und Bau-Materialliste!
Hier findest du Links zu externen PDFs mit Anleitungen für den Aufbau. Dabei handelt es sich um Bauvorschläge, mit denen das Slotcar fahrbereit sein wird. Das Tuning liegt dann in eurer Hand ;-)
XXXXXXXXXXXXXXXXXXXXXXXXXXXX
Hinweis: Die Bohrungen für Front- und Heckdämpfung sind eng bemessen für Aluminiumhülsen und in der Regel noch enger für Stahlhülsen (es gibt hier sehr unterschiedliche Maße im Angebot – Differenzen sind jedoch minimal). Diese müssen je nach Bedarf leicht angepasst werden (z. B. mit einer Rundfeile). Der Vorgang sollte leichtgängig sein, aber nicht zu locker. Ähnliches gilt für den Leitkiel – auch hier variieren die Durchmesser minimal.
Abmessungen der Bauteile und Gewichte
Messing Grundplatte 2.0 mm
Länge: 00.00 mm
Breite: 70.00 mm
Gewicht 2.0 mm: 00.00 g
Chassisgewichte 2.0 mm: 00.00 g
Radstand:

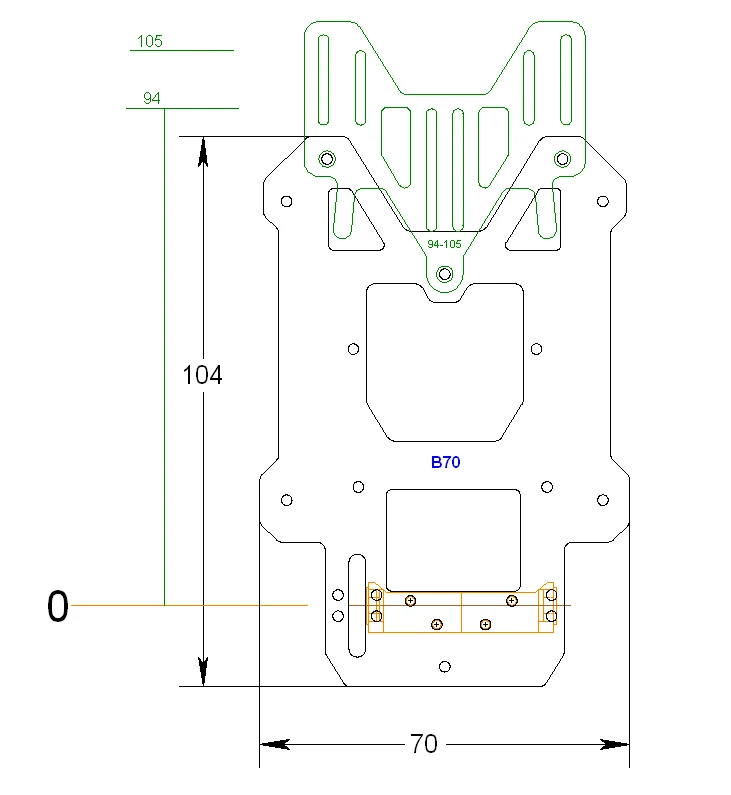

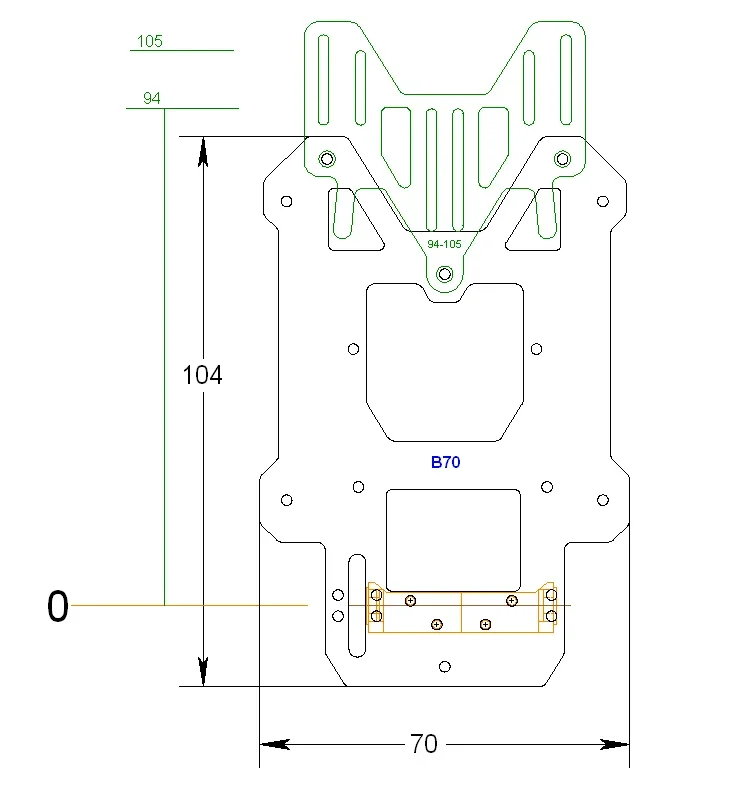

Einstellbar von 92,0 mm bis 105,0 mm - abhängig des vorderen Achhalters
GFK Teile in schwarz 1.5 mm dick
Gewicht Leitkiel: 0.00 g / 0.00 g / 0.00 g
Gewicht Achshalter (lang): 0.00 g
Gewicht Gewichtehalter: 0.00 g
Gewicht kompletter Wackler und Karohalter mit Schrauben und Mutter: 0.00 g
Gewicht Achsunterleger hinten: 0.00 g
Gesamt 2.0 mm Version: 00,00 g
